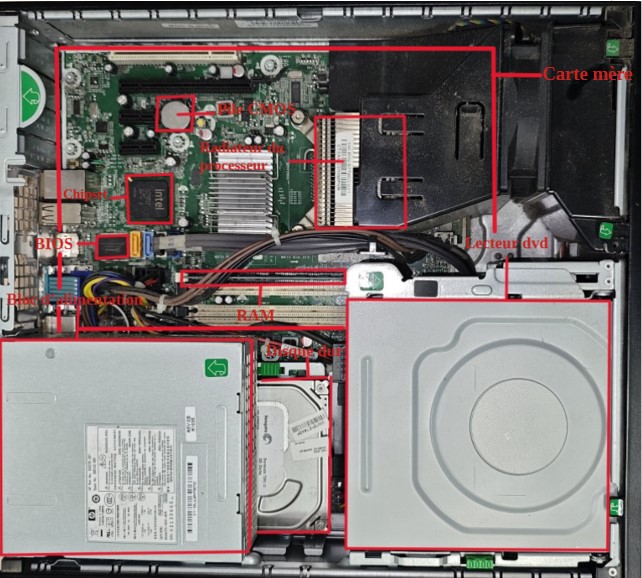

Photo 1 : Intérieur de l'ordinateur
Composants visibles : carte mère, RAM, Radiateur du processeur, chipset, BIOS bloc d'alimentation, pile CMOS, disque dur et lecteur DVD.
Identification et rôle des composants d'un ordinateur
Le but de ce TP est de démonter un ordinateur afin d'identifier ses composants et comprendre leur rôle dans le fonctionnement du système.
Composants visibles : carte mère, RAM, Radiateur du processeur, chipset, BIOS bloc d'alimentation, pile CMOS, disque dur et lecteur DVD.

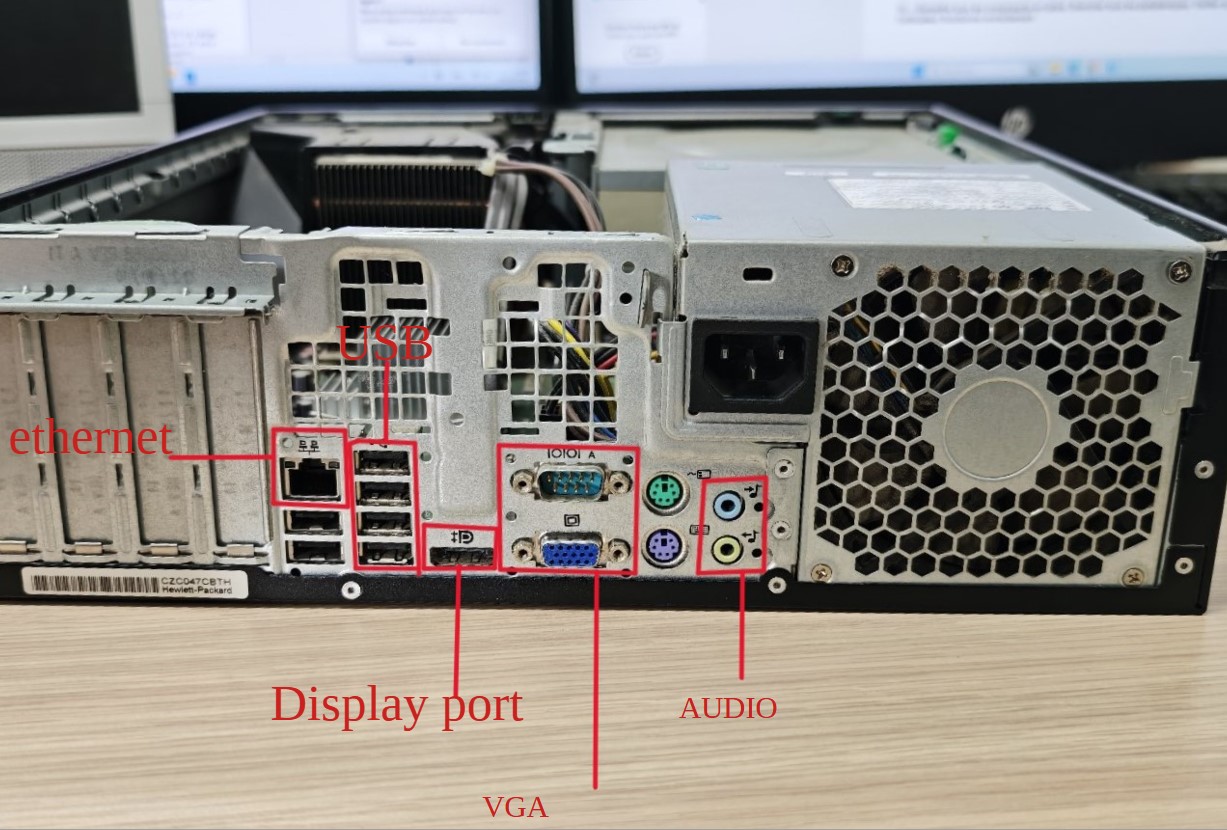

Ports visibles : USB, HDMI, audio, réseau.

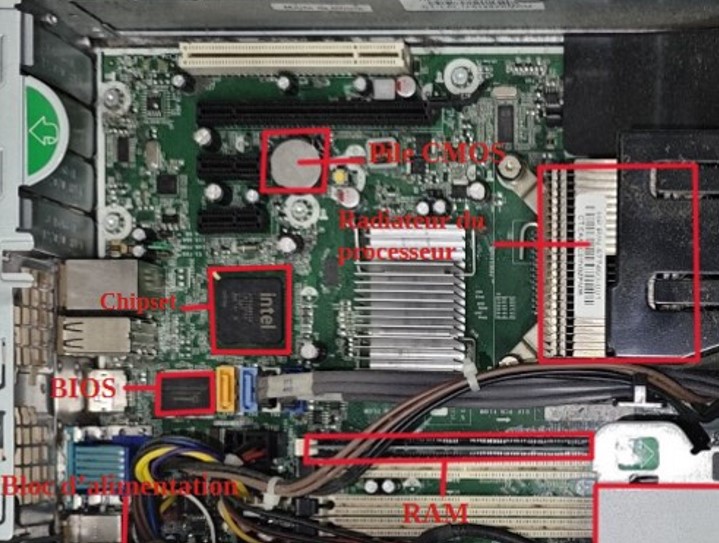

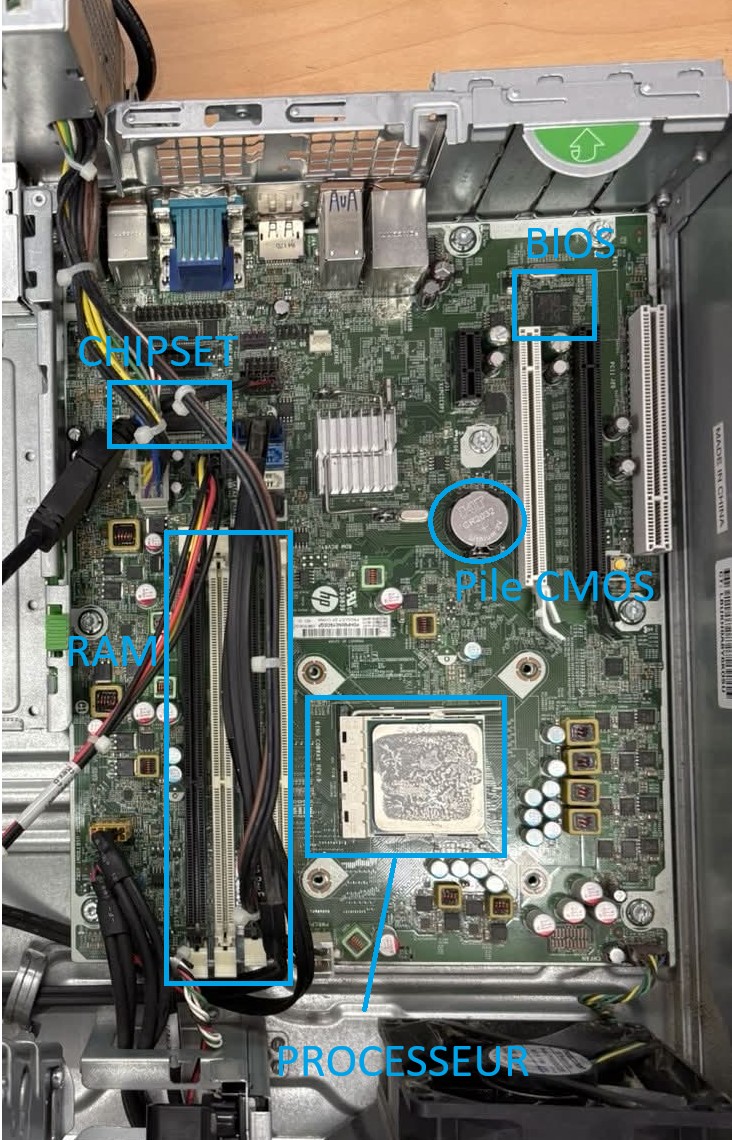

On peut identifier : processeur, mémoire RAM, chipset, pile CMOS et BIOS.

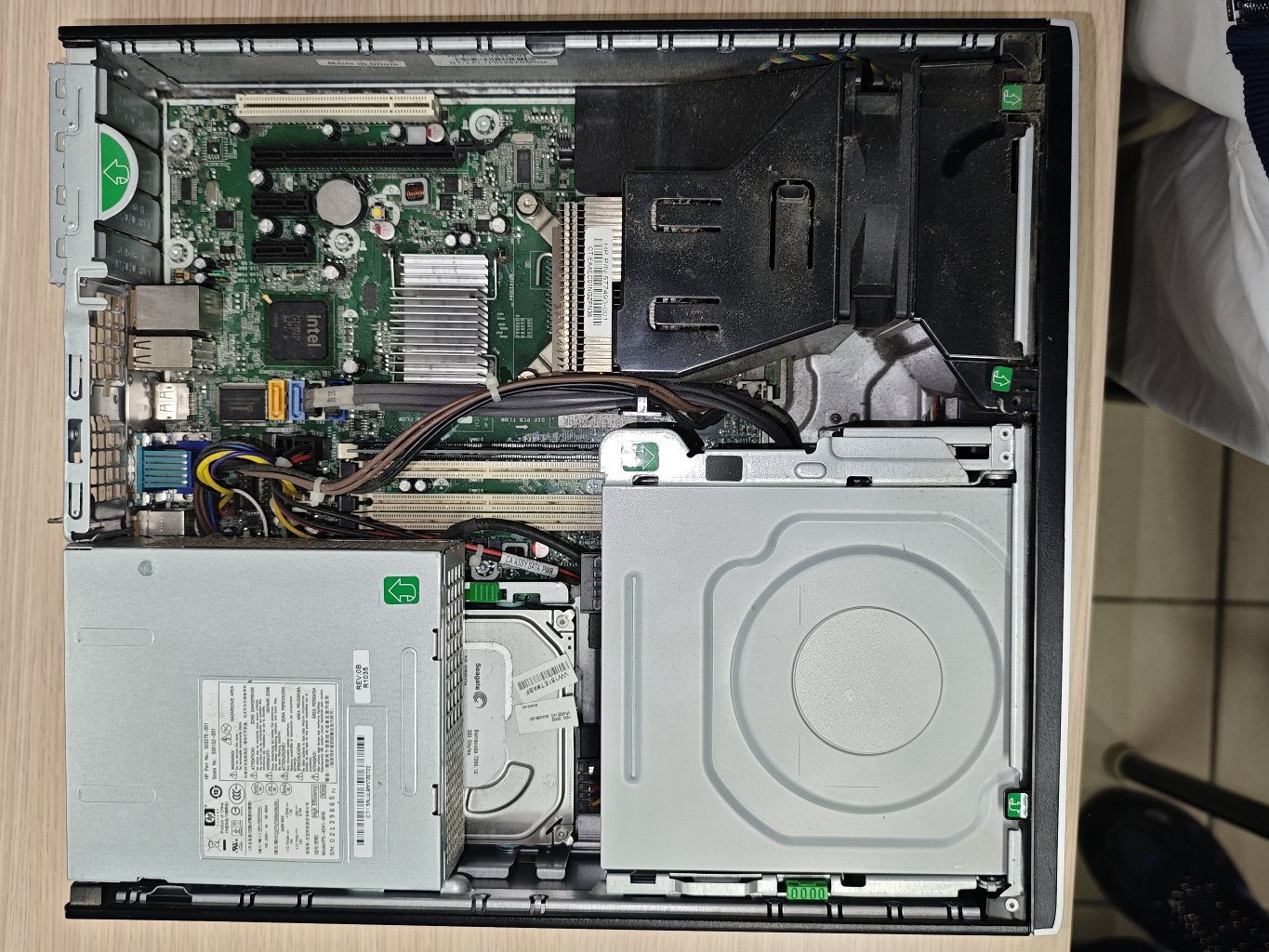

Boitier ouvert et ses composants
Exécute les instructions et effectue les calculs.
| Composant | Rôle |
|---|---|
| Ecran | Affiche les informations et l'interface de l'ordinateur. |
| Clavier | Permet de saisir du texte et des commandes. |
| Souris | Permet de contrôler le curseur et interagir avec l'ordinateur. |
| Unité centrale | Contient les composants principaux de l'ordinateur. |
| Bloc alimentation | Fournit l'énergie électrique à tous les composants. |
| Carte mère | Relie et permet la communication entre tous les composants. |
| Carte graphique | Gère l'affichage des images et vidéos. |
| Disque dur | Stocke les fichiers et les logiciels. |
| Processeur | Exécute les instructions et effectue les calculs. |
| Chipset | Gère les communications entre le processeur, la mémoire et les périphériques. |
| Mémoire RAM | Mémoire temporaire utilisée pour les programmes en cours. |
| Mémoire ROM | Mémoire permanente contenant les informations système. |
| Pile CMOS | Maintient les paramètres du BIOS (date, heure...). |
| BIOS | Programme qui démarre l'ordinateur et vérifie les composants. |
| Port USB | Permet de connecter des périphériques externes. |
| Port HDMI | Transmet l'image et le son vers l'écran. |
| Lecteur DVD | utilisé pour exploiter les données numériques stockées sur des DVD et/ou disque Blu-Ray |
