Nous avons réalisé un Tp à partir de cette feuille de consignes. Le but étant de réaliser le démontage et le remontage d'une boîte pc.
Résumé des consignes :
- Légender la photo 1 avec les composants mentionnés en question 4.
- Légender la photo 2 avec le nom des connecteurs.
- Légender la photo 3 à l'aide des composants mentionnés en 8 et 9.
- Légender toutes les autres photos prises.
Présenter le rôle de chacun des composants suivants, sous la forme d’un tableau, d’une liste ou de tout autre façon que vous jugerez adéquat :
- écran,
- clavier,
- souris,
- enceinte,
- unité centrale,
- bloc alimentation,
- carte mère,
- carte graphique,
- disque dur,
- processeur,
- chipset,
- mémoire RAM,
- mémoire ROM,
- pile du cmos,
- bios,
- port USB,
- port HDMI.
Processus et matériel utilisé:
Etapes du démontage :
- Préparation du poste de travail
- Mise en marche de l'ordinateur pour vérifier son fonctionnement
- Observation des éléments extérieurs de la tour
- Débranchement des périphériques et ouverture du boîtier de l'unité centrale
- Observation générale de l’intérieur
- Démontage progressif des composants
- Identification et description des composants
- Nettoyages de composants (ventilateurs)
- Démarrage et re-vérification du fonctionnement de l'ordinateur.
Matériel utilisé :
- Tournevis plat
- Déggrippant
- Tour pc
- Ecran, clavier et souris pour la vérification
Photos et légendes
Voici les photos légendées prises lors de la réalisation du démontage.
Photo 1

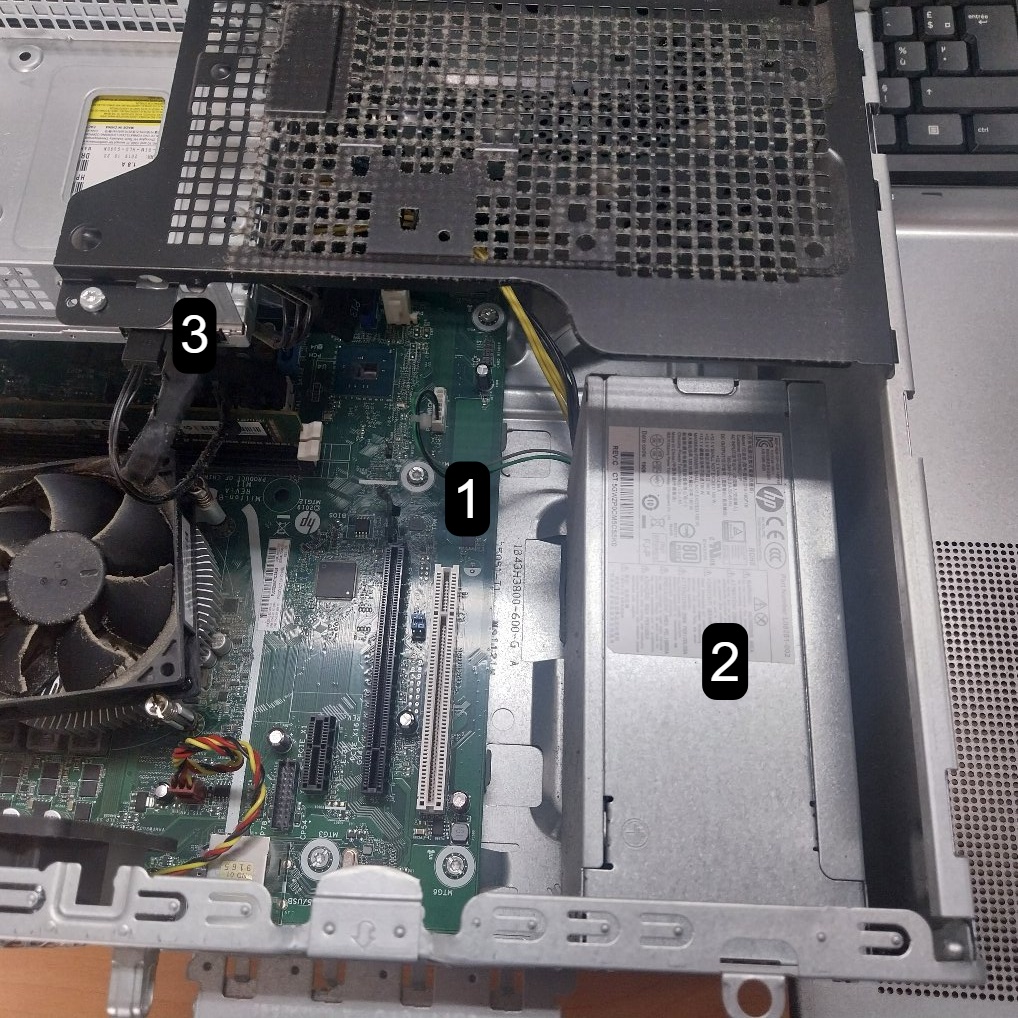

La première photo après le démontage du boîtier et une vue générale de l’intérieur de la tour avec les principaux composants visibles dans l'unité centrale. (carte mère, alimentation, disque dur, lecteur DVD).

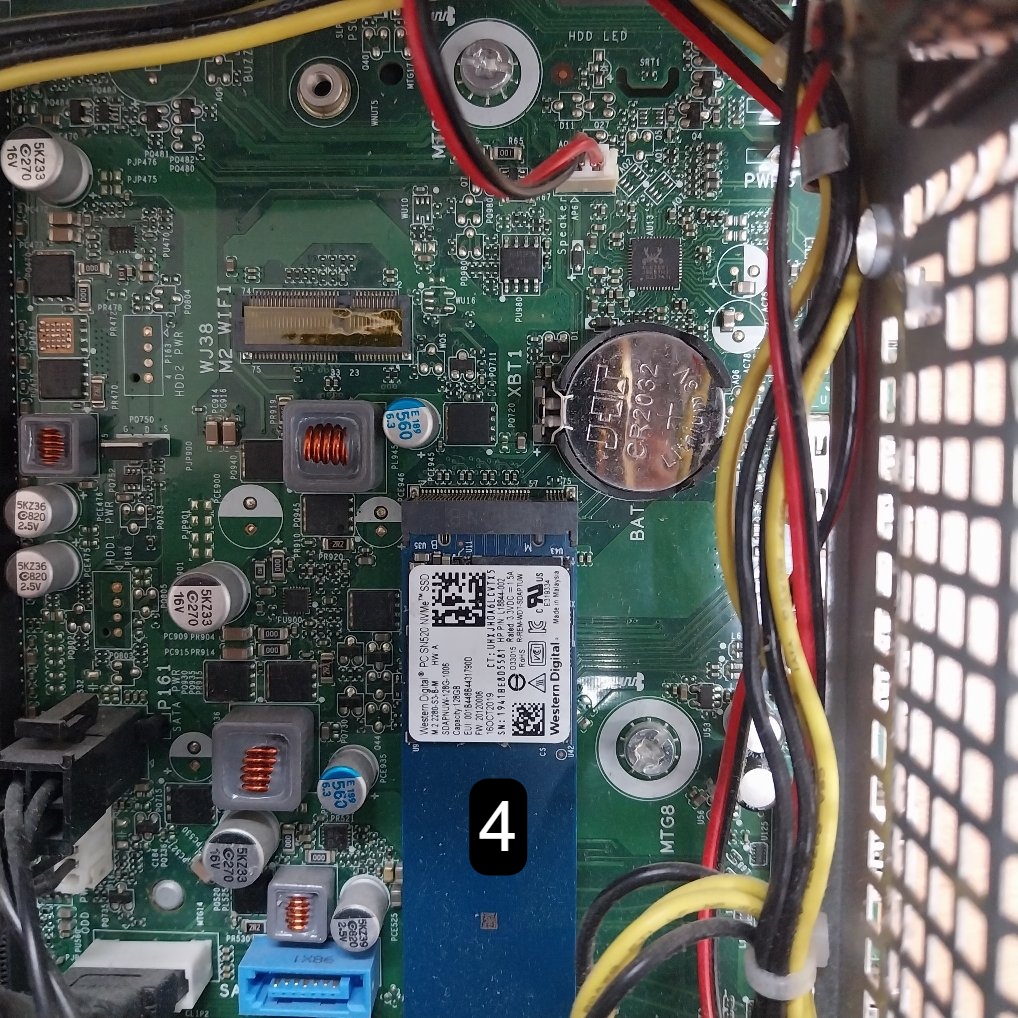

Zoom précis sur le SSD (ou disque dur).
Légende :
- Carte mère
- Bloc d'alimentation
- Lecteur DVD
- Disque dur
Photo 2

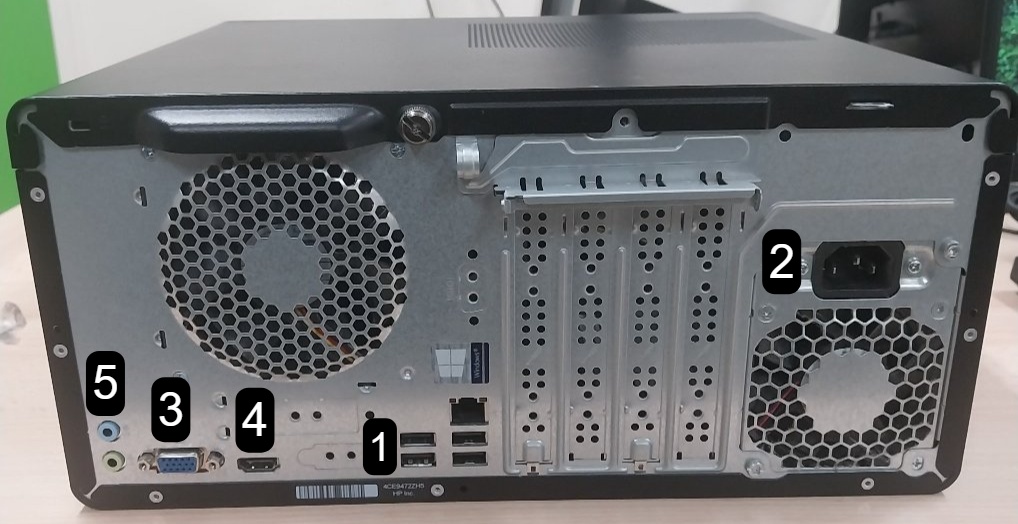

Photo des des connecteurs d’entrée-sortie à l’arrière de l’ordinateur.
Légende :
- Ports USB
- Prise d'alimentation
- Prise VGA
- Port HDMI
- Ports d'entrée et sortie audio
Photo 3

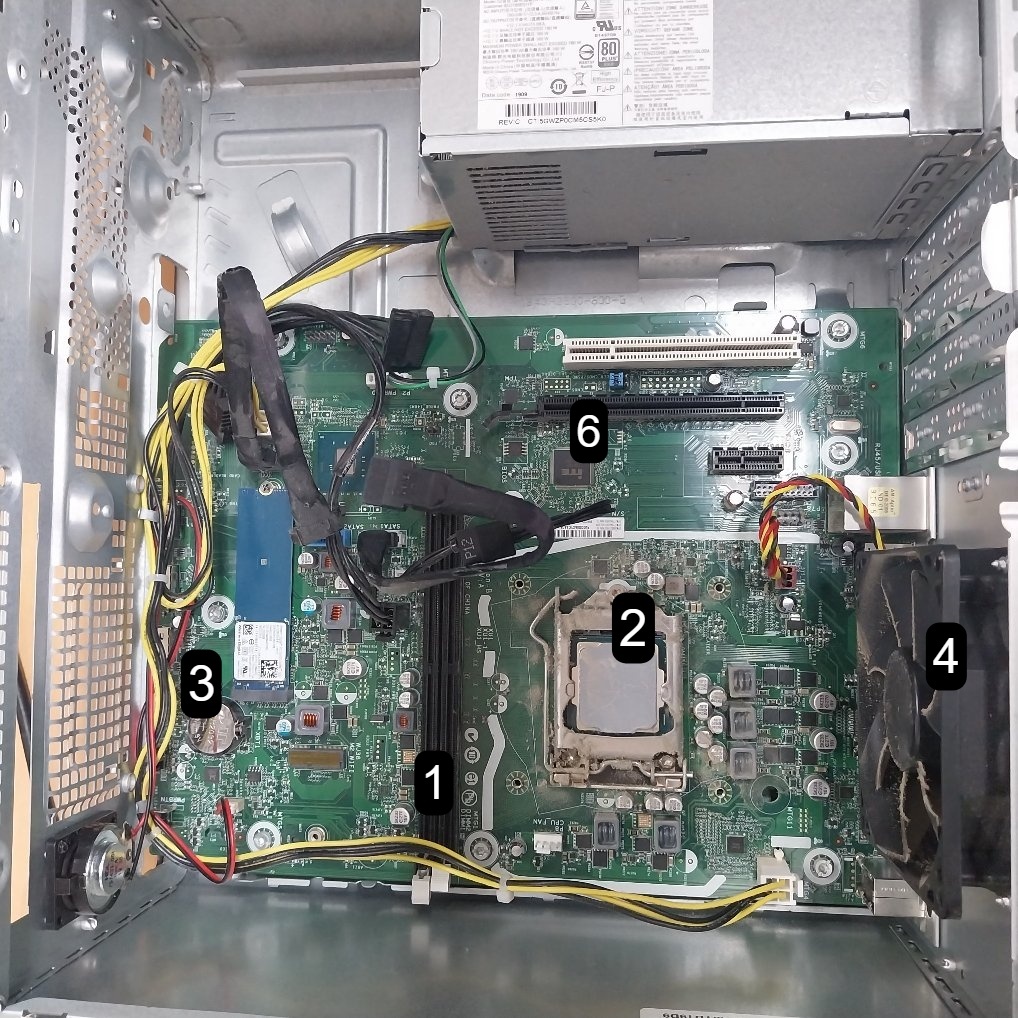

Photo de vue d'ensemble sur les composants de la carte mère, permettant d’identifier la RAM, la carte vidéo, le processeur, la pile CMOS, le BIOS et le chipset.

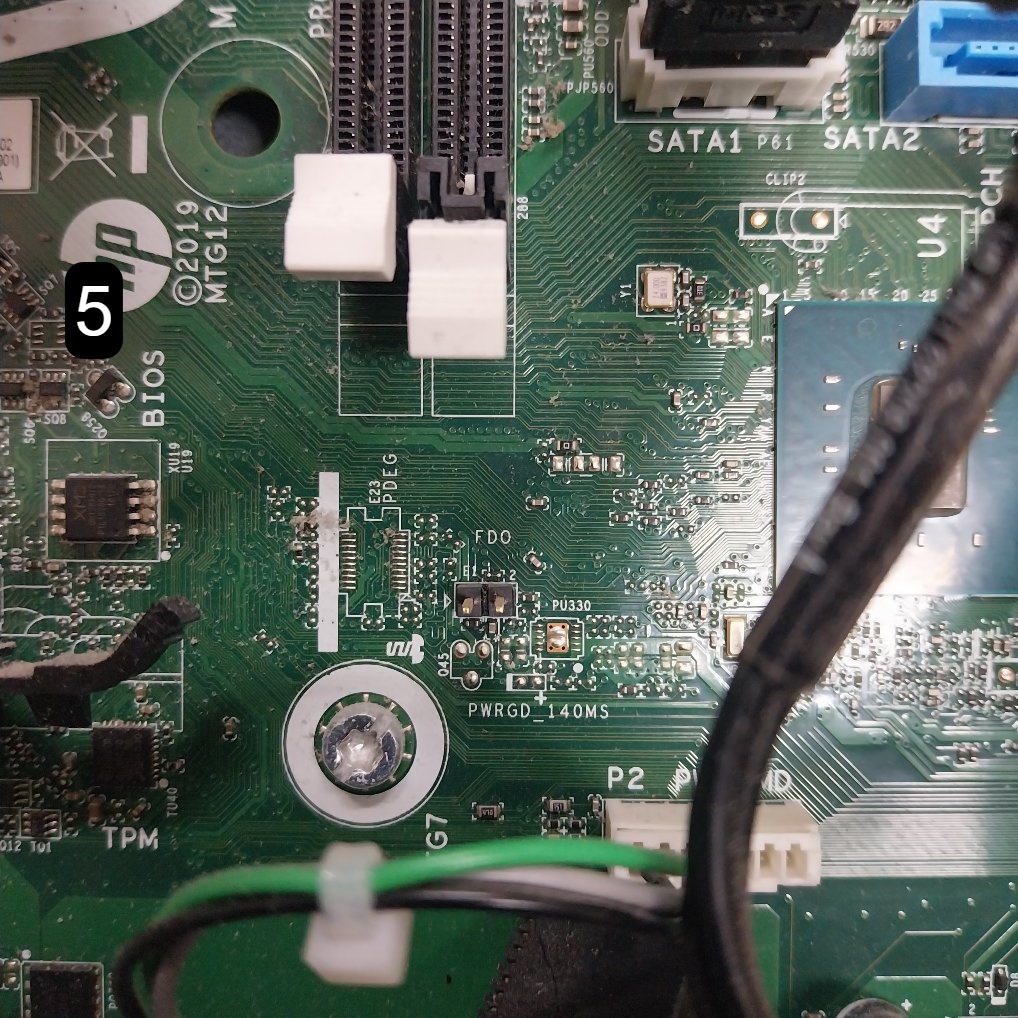

Zoom plus précis sur les gravures de la carte mère et le BIOS.
Légende :
- Emplacement de la mémoire RAM (connecteur DIMM)
- Processeur
- pile du CMOS
- Ventilateur
- BIOS
- Chipset

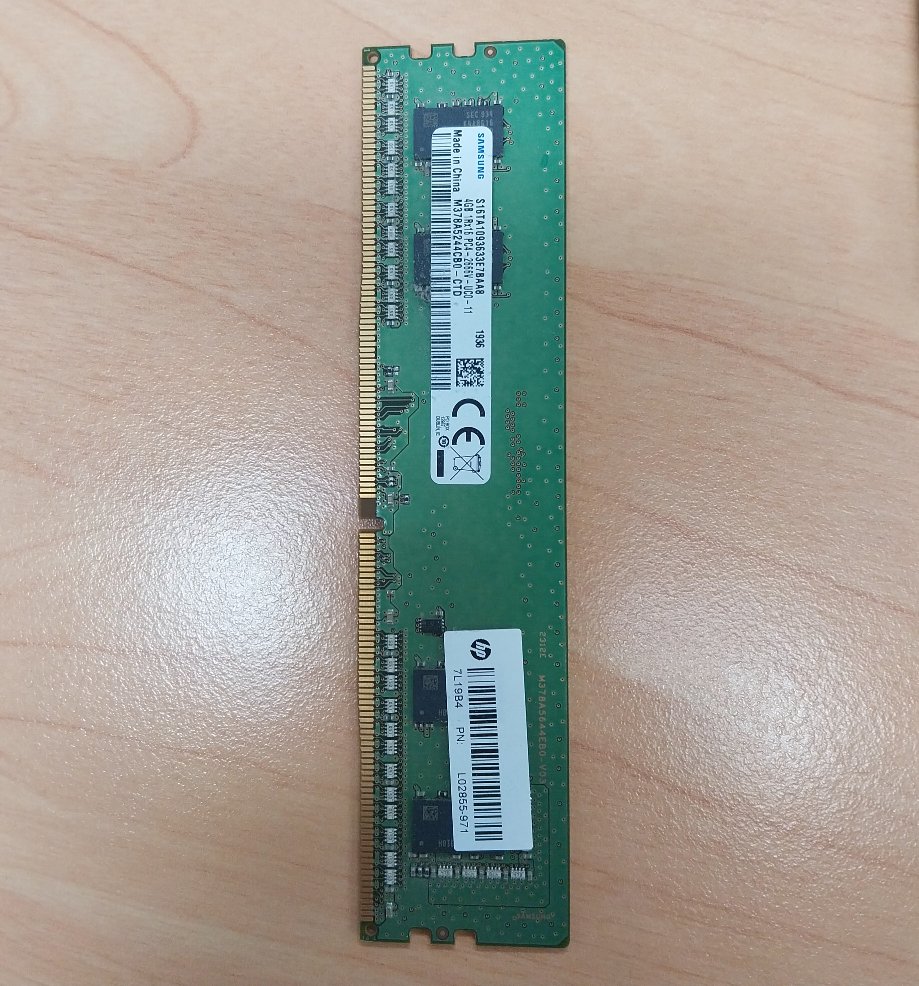

Photo d'une barette de RAM
Photo qui montre plus en détail la barrette de mémoire vive (RAM), utilisée pour stocker temporairement les données en cours d’utilisation par le processeur. Elle est insérée dans un connecteur DIMM sur la carte mère.
Photos du ventilateur du processeur

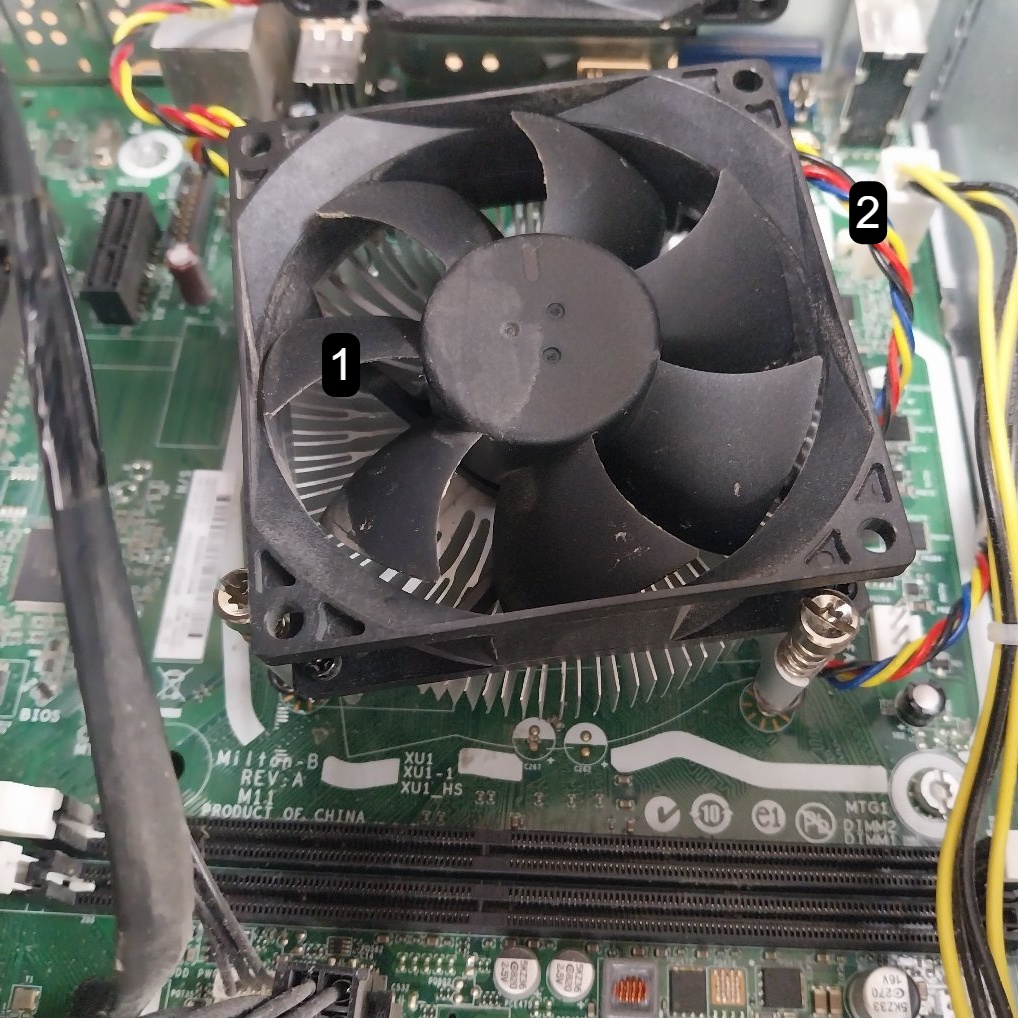

Photo du ventilateur du processeur (après nettoyage et remis en place sur la carte mère avant de le revisser) qui permet de refroidir le processeur afin d’éviter la surchauffe. Il est fixé directement sur le radiateur du CPU et relié à la carte mère par un connecteur d’alimentation.

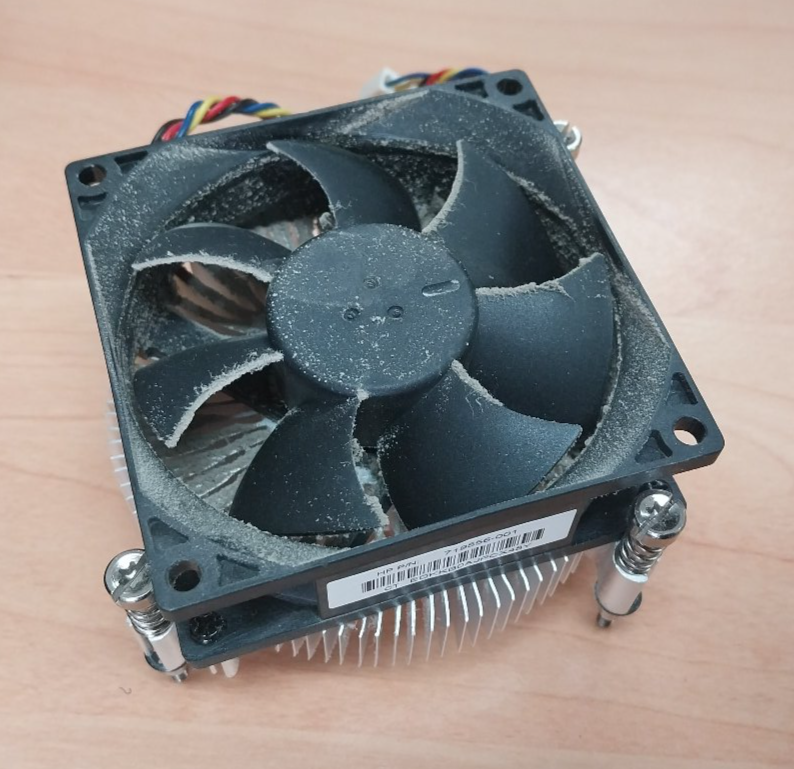

Photo du ventilateur du processeur après l'avoir retiré de la carte mère et avant le nettoyage.
Légende :
- Hélices du ventilateur
- Câbles d'alimentation
| Composant | Rôle | Importance |
|---|---|---|
| Ecran | Affiche les éléments générés par la carte graphique | Interface homme-machine, périphérique d'entrée |
| Clavier | Saisir des informations | Périphérique d'entrée de texte |
| Souris | Permet de déplacer un curseur et de sélectionner des éléments à l’écran | Périphérique d’entrée qui sert à l'interface graphique |
| Enceinte | Émet le son généré par la carte son ou la carte mère | Périphérique de sortie audio, non essentiel |
| Unité centrale | Contient tous les composants principaux de l’ordinateur (carte mère, processeur, mémoire, etc.) | Élément central du système, indispensable |
| Bloc d'alimentation | Fournit et régule le courant électrique pour tous les composants internes | Indispensable au fonctionnement de la machine |
| Carte mère | Relie tous les composants entre eux | Élément fondamental de l'ordinateur |
| Carte graphique | Traite et génère les images affichées à l’écran | Nécessaire pour les jeux, le graphisme ou la vidéo |
| Disque dur | Stocke les données, les logiciels et le système d’exploitation (mémoire à long terme) | Essentiel pour conserver les informations et fichiers |
| Processeur (ou CPU) | Exécute les instructions et effectue les calculs | "Cerveau" de l’ordinateur, indispensable |
| Chipset | Gère les échanges entre le processeur, la mémoire et les périphériques | Assure la communication interne, vital pour la cohérence du système |
| Mémoire RAM | Stocke temporairement les données nécessaires au fonctionnement des programmes (mémoire à court terme, se réinitiallise quand le PC est éteint) | Permet la rapidité d’exécution et de traîtement de données, essentielle pour les performances |
| Mémoire ROM | Contient les instructions de base de démarrage (UEFI/BIOS), mémoire morte | Nécessaire pour initialiser l’ordinateur au démarrage |
| Pile du CMOS | Alimente la mémoire CMOS qui conserve l’heure et certains paramètres du BIOS | Permet de garder les réglages même quand le PC est éteint |
| BIOS | Programme de base qui initialise le matériel et lance le système d’exploitation (Windows, Mac, Linux...) | Indispensable pour le démarrage du PC |
| Port USB | Sert à connecter des périphériques externes (clé USB, souris, clavier...) | Interface universelle d’entrée/sortie très utilisée |
| Port HDMI | Transmet le son et l’image numérique vers un écran ou un téléviseur | Interface moderne pour les écrans haute définition |
L’étude des composants montre que chacun joue un rôle complémentaire dans le fonctionnement global de l’unité centrale. Certains éléments, comme le processeur et la mémoire vive, sont essentiels à la performance, tandis que d’autres, comme les ports et les périphériques, assurent l’interaction avec l’utilisateur.
